在銅制品加工伺服機構中，絕對型編碼器的碼盤和增量式碼盤大不相同，如圖1-10所示，它由外到內的光柵寬度依次變寬，這就使碼盤每轉動一個角度，銅制品加工光敏元件接收到的信號都是唯一的，那么，光電處理模塊將直接讀出位置而不用計數裝置的幫助，這將大大簡化編碼器的結構。并且，在銅制品加工過程中，只須運行一小段距離，就能根據同軸光柵尺的反饋信息得出當前的準確位置，無須去撞擊硬限位回零。

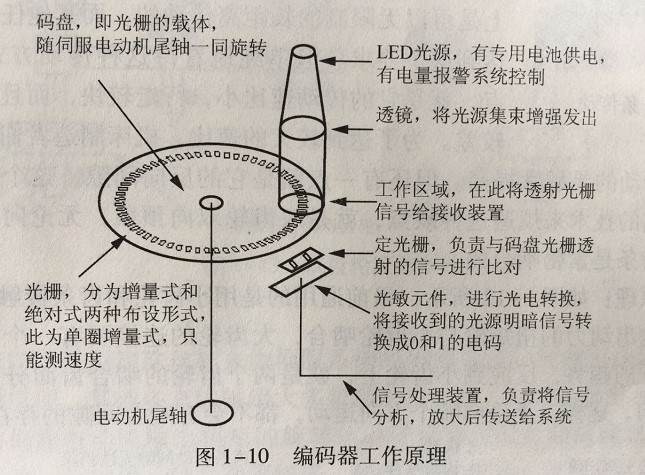

圖1-10編碼器工作原理

深圳精密機械加工專家指出，銅制品加工絕對編碼器用在閉環回路上，要保證每一個位置都是唯一的。絕對編碼器旋轉一圈時如果運行距離很長，就要用銅制品加工齒輪傳動的方式，按照鐘表傳動原理來帶動另外一圈碼盤甚至多圈碼盤運行，這就能保證每一個位置都是唯一的而無須記憶，這種結構稱為多圈絕對式編碼器。

目前，銅制品加工零件廣泛使用的主流編碼器還是光電式的，因?yàn)槠渥x數頭和主尺不直接接觸，沒有磨損，使用壽命非常長，而且?guī)庸庠吹碾姵鼐哂须娏坎蛔銏?bào)警電路，使用非常安全。而新興的磁編碼器還沒有在機械加工廠家大范圍普及。
